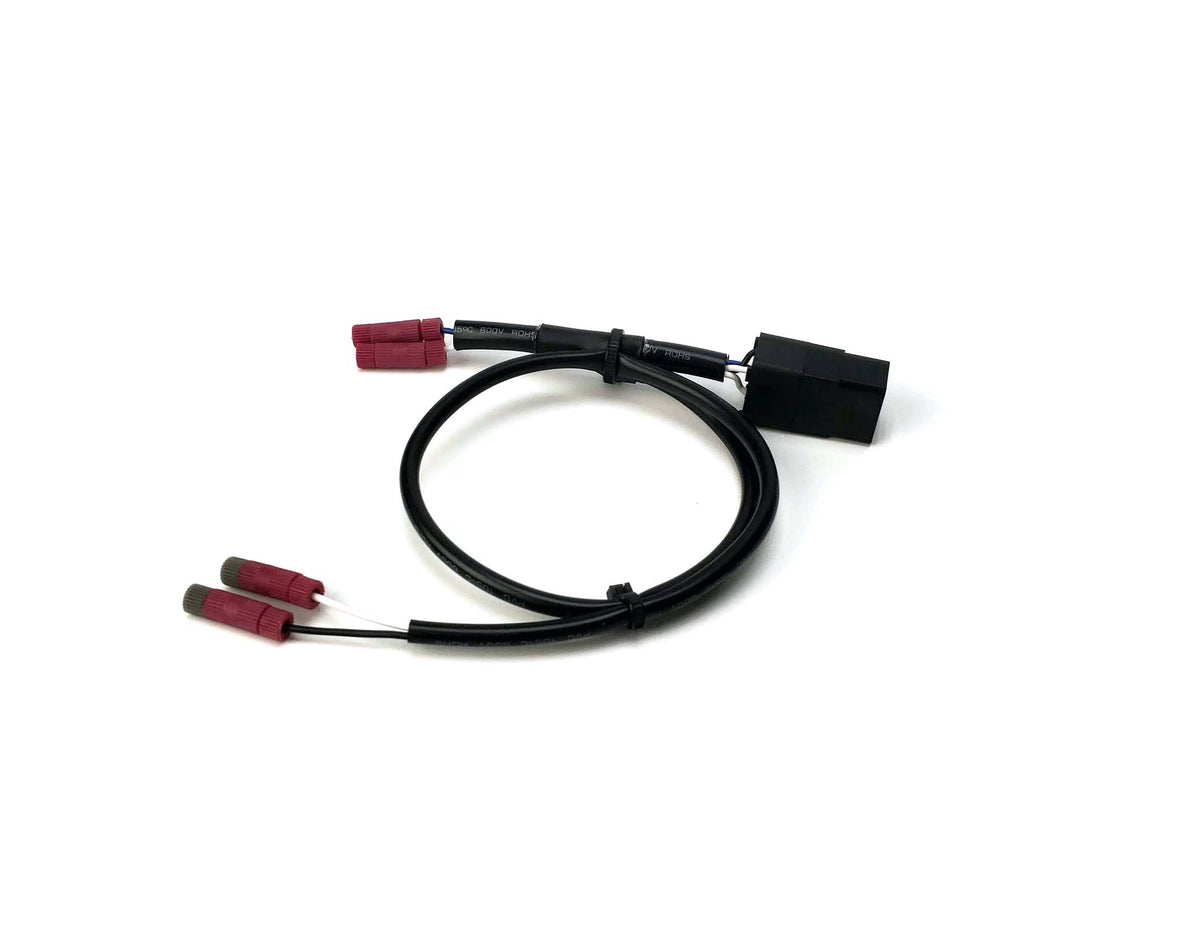

Den länge efterlängtade Trigger Wizard är en enkel kabeladapter som omvandlar en jordstyrd helljuskabel i fordonet till en traditionell helljuskabel som matar ut 12 volt när du slår på helljuset. Denna adapter krävs om du vill få ut en 12 V-helljussignal som gör att DENALI-lamporna kan ändra ljusstyrka med fordonets fabriksmonterade helljusomkopplare.

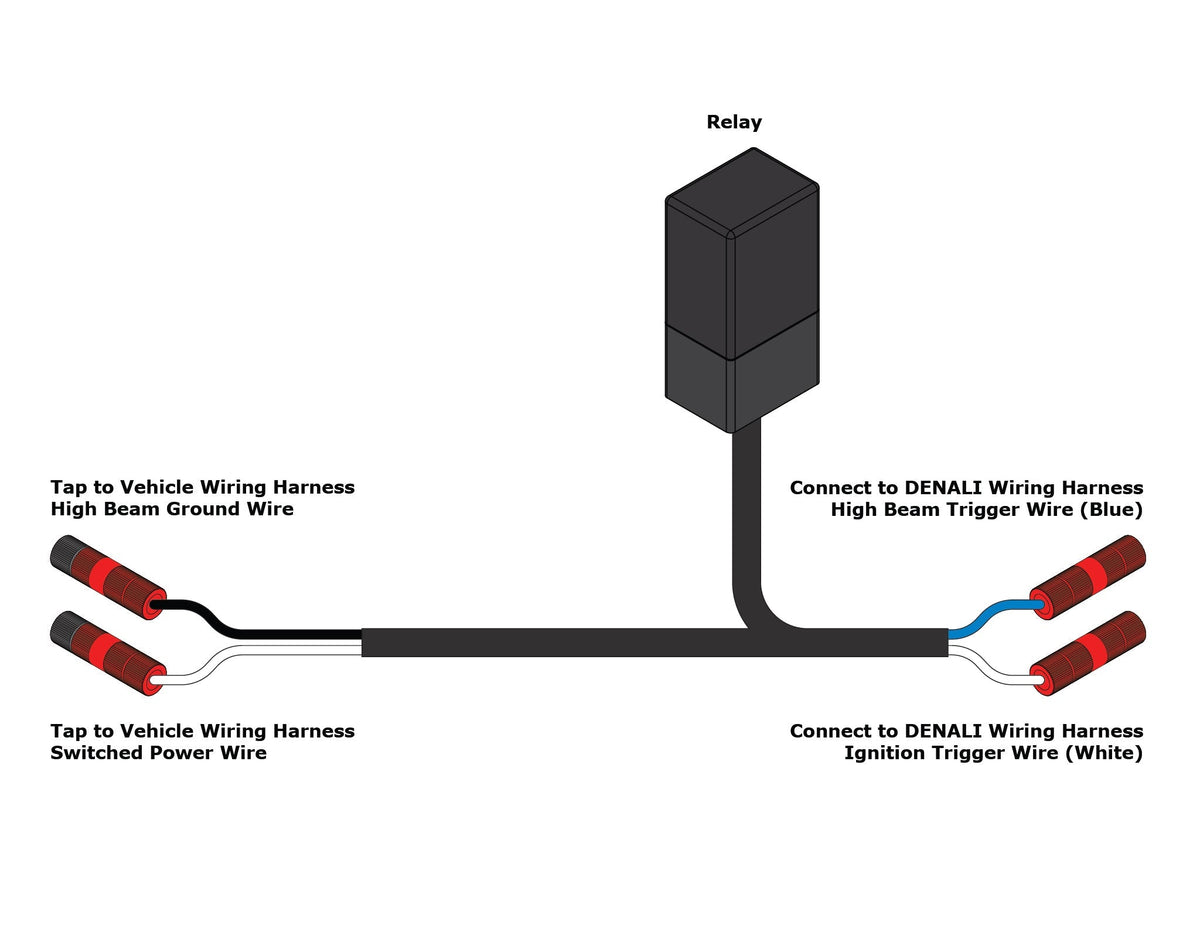

För att installera Trigger Wizard ansluter du helt enkelt de vita och blå ändarna till de färgkodade triggerkablarna på DENALI-kabelstammen och ansluter sedan de svarta och vita ledningarna till fordonets helljuskabel respektive kabel för tänd ström.

Vad innebär jordstyrning? Hur vet jag om jag behöver denna?
Jordstyrning är en vanlig konfiguration för LED-strålkastarkretsar i fordon och innebär helt enkelt att omkopplaren sitter på strålkastarkretsens jordsida i stället för på kretsens strömsida. För att ta reda på vilken typ av styrning ditt fordon har använder du en voltmeter för att mäta spänningen på strålkastarens helljuskabel medan du slår helljusomkopplaren av och på. Traditionellt strömstyrda helljuskretsar visar 0 volt när helljuset är av och 12+ volt när helljuset är påslaget.

Jordstyrda helljuskretsar fungerar precis tvärtom: kabeln mäter 12+ volt när helljuset är av och sjunker till under 1 volt när helljuset är påslaget. Om du ansluter Trigger Wizard inline mellan DENALI-kabelstammen och den jordstyrda strålkastarkretsen vänds signalen så att DENALIs dimningsfunktioner aktiveras korrekt. Denna adapter är kompatibel med alla DENALI DataDim-kabelstammar för extraljus och DialDim Lighting Controller.

Är alla LED-strålkastare jordstyrda?
Nej, följ därför instruktionerna ovan för att avgöra om ditt fordon har en jordstyrd helljuskrets. Här är några exempel på fordon som har jordstyrda helljuskretsar (se instruktionshandboken för mer information). Vi kommer att uppdatera handboken med information om vilka specifika kablar som ska anslutas för specifika fordon när vi samlar in informationen.

Fordonskompatibilitet: Detta är en universell del med flera bekräftade användningsområden, bland annat

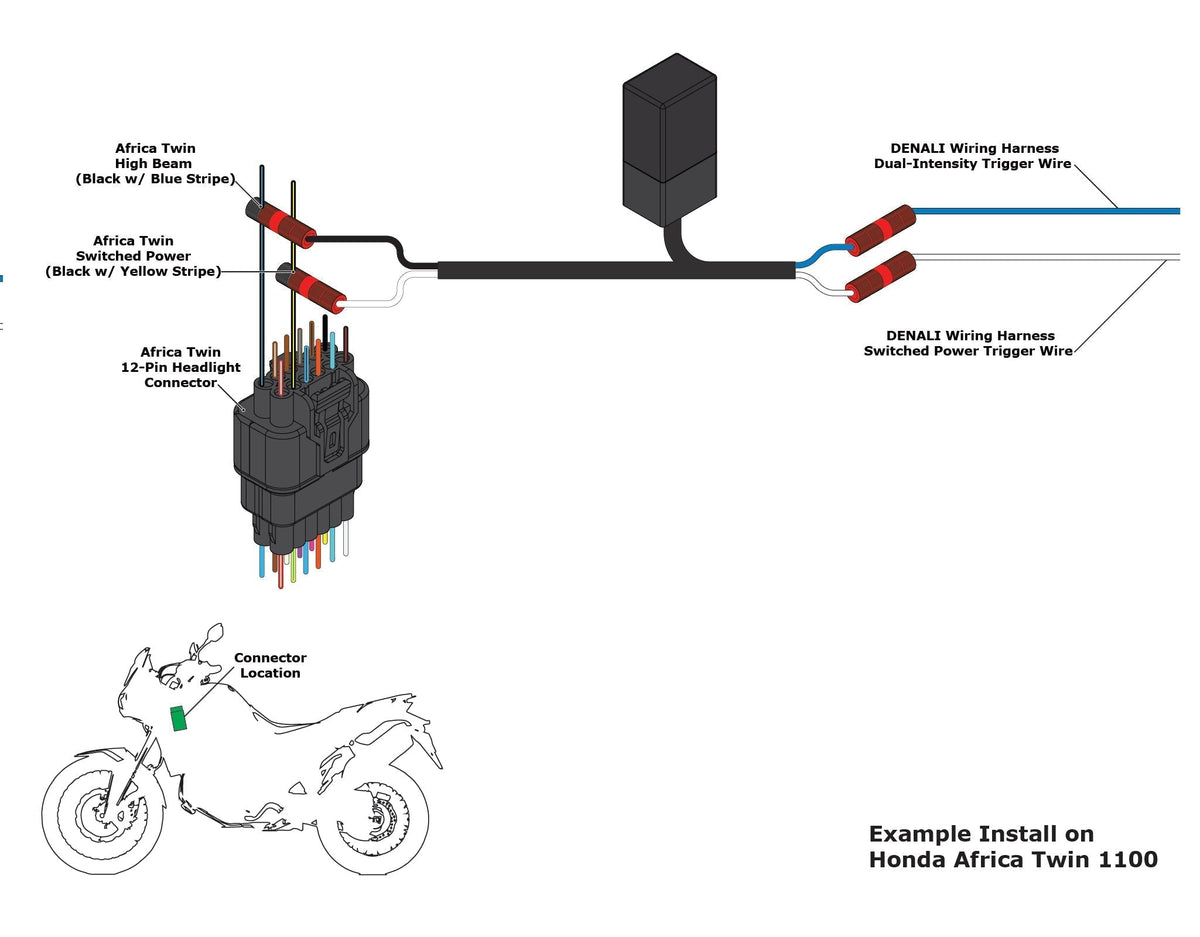

• Honda Africa Twin och Africa Twin Adventure Sports, '20 och senare

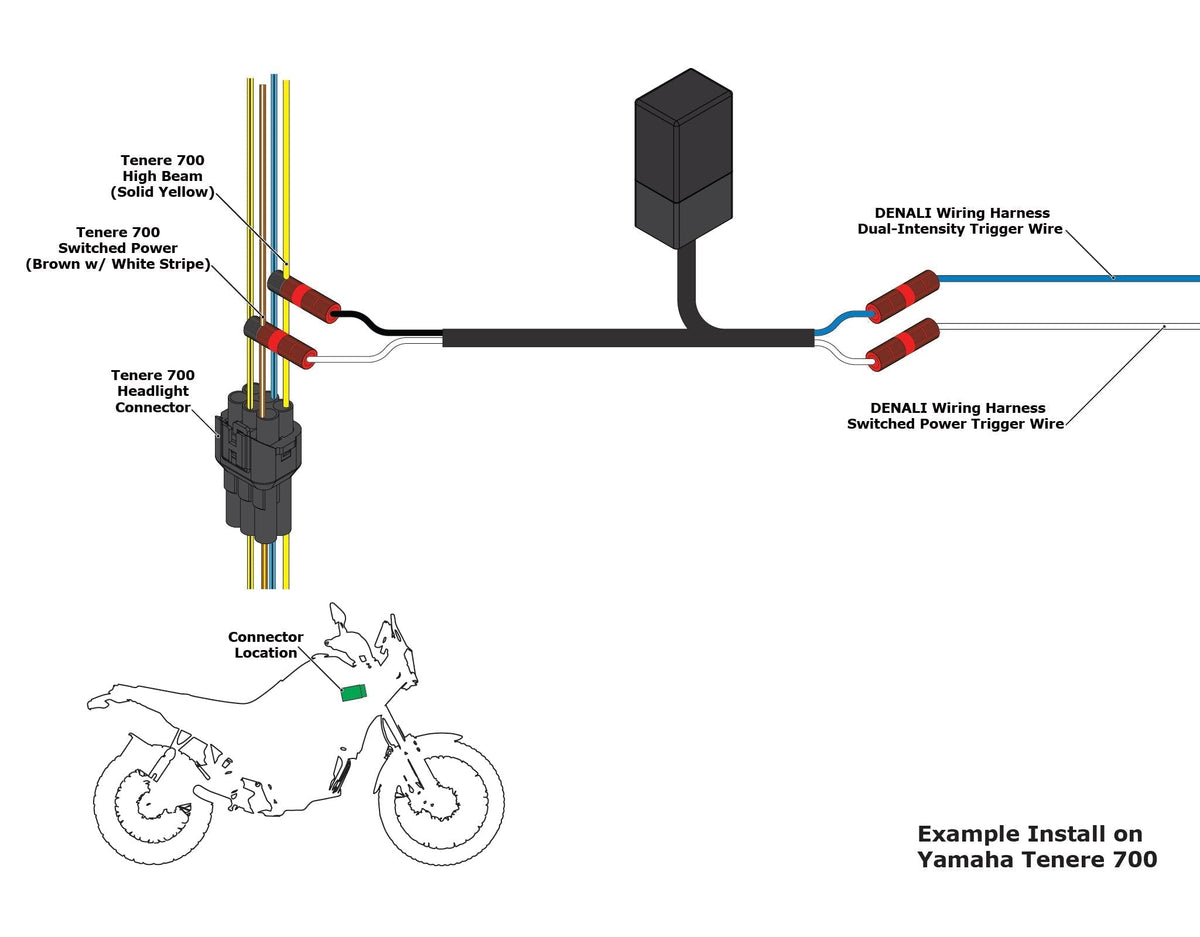

• Yamaha Ténéré 700, 2019 och senare

Ladda ner instruktionshandboken

• PDF-instruktionshandbok (engelska)
