Wat zijn posi-connectors?
maart 26 2021
Als je een van onze DENALI Electronics-kits opent, vind je allerlei materialen om je nieuwe verlichting, claxon of andere elektrische apparaten te installeren. Onze kabelbomen zijn vrij eenvoudig plug-and-play. Veel van de kits maken gebruik van Posi-Tap-connectors om af te takken op geschakelde 12V-voedingsbronnen en triggerdraden.
Door af te takken op een geschakelde 12V-voedingsbron zorg je ervoor dat je apparaten alleen stroom verbruiken wanneer het contact is ingeschakeld. Door af te takken op een triggerdraad, wordt alleen onder bepaalde omstandigheden stroom naar het apparaat geleid. Een voorbeeld is de grootlichtdraad die van de koplamp komt, waardoor onze controller voor dubbele lichtintensiteit wordt geactiveerd wanneer het grootlicht van het voertuig wordt ingeschakeld.
Sommigen van jullie vragen zich misschien af wat een Posi-Tap is. Je bent hier aan het juiste adres! Laten we eens kijken…
Er zijn verschillende soorten Posi-connectors verkrijgbaar, voor allerlei toepassingen bij elektrische aanpassingen met beperkt gereedschap en beperkte apparatuur. Het mooie van Posi-connectors is dat je geen elektricien hoeft te zijn en niet hoeft te weten hoe je een kruissplitsing, aftakking of 3-wegverbinding moet solderen om nieuwe elektrische componenten succesvol op je voertuig te installeren. Met Posi-connectors kun je draden snel en stevig verbinden zonder te knippen, splitsen of solderen.
De Posi-Lock
De Posi-Lock is handig om twee uiteinden van een draad met elkaar te verbinden, als alternatief voor rechtstreeks inline solderen. De Posi-Lock bestaat uit 3 delen: een centraal huis met een interne metalen geleider en twee holle eindkragen. Om een Posi-Lock te gebruiken, schuif je het gestripte uiteinde van draad A in de holle kraag en schroef je deze in één uiteinde van het centrale huis. Herhaal dit met het gestripte uiteinde van draad B aan de andere kant. Deze verbinding is zeer sterk en de Posi-Lock is herbruikbaar, waardoor hij de perfecte oplossing is voor prototypes. Indien nodig kun je ook eenvoudig andere draden toevoegen of verwijderen. Deze connectors worden vaak gebruikt voor toepassingen op motoren en in auto's.
De Posi-Twist
Net als een kroonsteentje is de Posi-Twist een snelle manier om meerdere draden met elkaar te verbinden. De Posi-Twist bestaat uit twee delen: een hoofdbehuizing en een holle eindkraag. Om de Posi-Twist te gebruiken, houd je alle gestripte draden bij elkaar en schuif je ze door de holle eindkraag. Schroef vervolgens de hoofdbehuizing op de eindkraag. Dit type connector wordt het meest gebruikt in elektrische installaties in huis en komt niet vaak voor op motoren of in auto's.

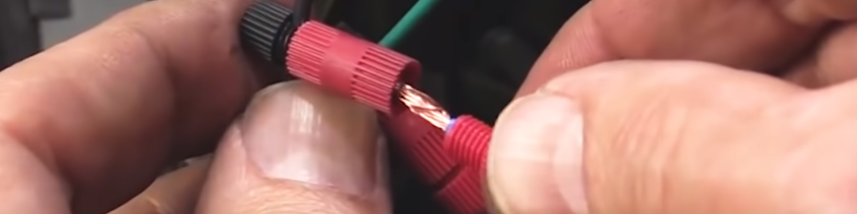

De Posi-Tap
De Posi-Tap-connector wordt gebruikt in plaats van een gesoldeerde 3-wegverbinding. Het is de snelste en eenvoudigste manier om een draad van je nieuwe lichtset aan te sluiten op een bestaande stroomvoerende draad van de motor, bijvoorbeeld bij aansluiting op een geschakelde 12V-voedingsbron. Posi-Tap-connectors zijn de meest voorkomende Posi-connectors op motoren en in auto's.
De Posi-Tap bestaat uit drie onderdelen: een centraal huis met een interne metalen geleider en aftakpen, een holle eindkraag en een U-vormige zadelkraag. Om een Posi-Tap te gebruiken, zet je de draad waarop je aftakt vast in de U-vormige zadelkraag en schroef je het centrale huis stevig op zijn plaats. Neem vervolgens het gestripte uiteinde van de aftakdraad en steek dit in de holle eindkraag voordat je deze stevig op het centrale huis schroeft.
Wat zijn de voordelen van het gebruik van een Posi-Tap of een andere Posi-connector?
Het belangrijkste voordeel van dergelijke connectors is dat je snel en eenvoudig elektrische verbindingen kunt maken zonder draden te hoeven doorknippen, krimpen of solderen. De meeste van deze toepassingen zijn in slechts enkele seconden met de hand te installeren, zonder gereedschap. Met deze connectors blijft de volledige integriteit van de bedrading behouden en wordt er maar zeer weinig weerstand aan het circuit toegevoegd. Deze verbindingen zijn bovendien herbruikbaar, zodat je ze eenvoudig kunt verwijderen wanneer je de elektrische accessoires naar een nieuwe motor overzet. Deze connectors zijn trillingsbestendig en volledig geïsoleerd, zodat ze bestand zijn tegen intensief gebruik van motoren op en buiten de weg. Met Posi-Taps kunnen zelfs mensen zonder technische aanleg onze DENALI-kits eenvoudig installeren. Bezorgd over corrosie? Dat hoeft niet… Een beetje diëlektrisch vet houdt mogelijke corrosie tegen.
Er is een betere manier
Posi-connectors zijn een bewezen oplossing om op je standaard kabelboom aan te sluiten. Maar als je voertuig is uitgerust met een CAN-bus-elektrisch systeem, kun je posi-taps helemaal overslaan met een echte plug-and-play-installatie, zoals de DENALI CANsmart of DialDim.
De DENALI CANsmart Controller maakt plug-and-play-installatie en geïntegreerde bediening van maximaal vier accessoires mogelijk, met tientallen aanpasbare instellingen die je rechtstreeks via de standaard stuurbediening kunt regelen.
Onze baanbrekende DialDim Lighting Controller beschikt over een dimschakelaar met een meerkleurige halo, waarmee je twee sets hulplampen onafhankelijk van elkaar kunt in- en uitschakelen en dimmen via één geïntegreerde kabelboom. De led-haloschakelaar toont je exacte instellingen en maakt moeiteloos dimmen tijdens het rijden mogelijk. De blauwe halo bedient lichtset één en de groene halo lichtset twee; dubbelklik eenvoudig om tussen de twee circuits te schakelen.
De vier circuits van de CANsmart zijn voorgeprogrammeerd om twee sets DENALI-lampen, een SoundBomb-claxon en ons B6-hulpremlicht aan te sluiten en onafhankelijk te bedienen. Aanvullende instellingen kunnen worden geconfigureerd met de DENALI CANsmart Accessory Manager-software.
