Was sind Posi-Verbinder?
März 26 2021
Wenn Sie eines unserer DENALI Electronics-Kits öffnen, finden Sie verschiedenes Material für die Installation Ihrer neuen Leuchten, Hupe oder anderer elektrischer Geräte. Unsere Kabelbäume sind als unkomplizierte Plug-and-Play-Systeme ausgeführt. Viele der Kits verwenden Posi-Tap-Steckverbinder, um geschaltete 12-V-Stromquellen und Steuerleitungen anzuzapfen.
Der Anschluss an eine geschaltete 12-V-Stromquelle stellt sicher, dass Ihre Geräte nur Strom beziehen, wenn die Zündung eingeschaltet ist. Durch das Abgreifen einer Steuerleitung wird das Gerät nur unter bestimmten Bedingungen mit Strom versorgt. Ein Beispiel ist die Fernlichtleitung vom Scheinwerfer, durch die unser Controller für die duale Lichtintensität aktiviert wird, wenn das Fernlicht des Fahrzeugs eingeschaltet wird.
Vielleicht fragen sich einige von Ihnen, was ein Posi-Tap ist. Dann sind Sie hier richtig! Sehen wir uns das einmal an …
Es gibt verschiedene Arten von Posi-Steckverbindern für zahlreiche Einsatzmöglichkeiten bei elektrischen Änderungen mit begrenztem Werkzeug- und Geräteaufwand. Das Tolle an Posi-Steckverbindern ist, dass Sie weder Elektriker sein noch wissen müssen, wie man eine Kreuz-, Abzweig- oder 3-Wege-Verbindung lötet, um erfolgreich neue elektrische Komponenten in Ihrem Fahrzeug zu installieren. Mit Posi-Steckverbindern können Sie Kabel schnell und sicher verbinden, ohne sie zu schneiden, abzweigen oder zu löten.
Der Posi-Lock
Der Posi-Lock eignet sich zum Verbinden zweier Kabelenden als Alternative zum direkten Löten in Reihe. Der Posi-Lock besteht aus drei Teilen: einem Mittelstück mit internem Metallleiter und zwei hohlen Endkappen. Zur Verwendung eines Posi-Lock führen Sie das abisolierte Ende von Kabel A einfach in die hohle Endkappe und schrauben es in eine Seite des Mittelstücks. Wiederholen Sie den Vorgang mit dem abisolierten Ende von Kabel B auf der anderen Seite. Diese Verbindung ist sehr stabil, und der Posi-Lock ist wiederverwendbar, wodurch er sich perfekt für Prototypen eignet. Bei Bedarf lassen sich außerdem problemlos weitere Kabel hinzufügen oder entfernen. Diese Steckverbinder werden häufig bei Motorrädern und Automobilen verwendet.
Der Posi-Twist
Ähnlich wie eine Lüsterklemme ermöglicht der Posi-Twist eine schnelle Verbindung mehrerer Kabel. Der Posi-Twist besteht aus zwei Teilen: einem Hauptkörper und einer hohlen Endkappe. Zur Verwendung des Posi-Twist halten Sie einfach alle abisolierten Kabel zusammen und führen sie durch die hohle Endkappe. Schrauben Sie anschließend den Hauptkörper auf die Endkappe. Diese Art von Steckverbinder wird am häufigsten in elektrischen Hausinstallationen verwendet und ist bei Motorrädern oder Automobilen nicht sehr verbreitet.

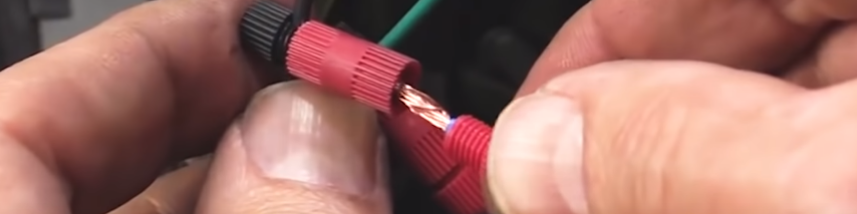

Der Posi-Tap
Der Posi-Tap-Steckverbinder wird anstelle einer gelöteten 3-Wege-Verbindung verwendet. Er ist die schnellste und einfachste Möglichkeit, ein Kabel Ihres neuen Beleuchtungskits mit einer vorhandenen stromführenden Leitung am Motorrad zu verbinden, beispielsweise beim Anschluss an eine geschaltete 12-V-Stromquelle. Posi-Tap-Steckverbinder sind die am häufigsten verwendeten Posi-Steckverbinder an Motorrädern und Automobilen.
Der Posi-Tap besteht aus drei Teilen: einem zentralen Körper mit internem Metallleiter und Abzweigsonde, einer hohlen Endhülse und einer U-förmigen Sattelhülse. Um einen Posi-Tap zu verwenden, befestige das anzuzapfende Kabel in der U-förmigen Sattelhülse und schraube den zentralen Körper fest an. Nimm anschließend das abisolierte Ende des anzuzapfenden Kabels und führe es in die hohle Endhülse ein, bevor du diese fest auf den zentralen Körper schraubst.
Welche Vorteile bietet die Verwendung eines Posi-Tap oder eines anderen Posi-Verbinders?
Der wichtigste Vorteil solcher Verbinder besteht darin, dass du elektrische Verbindungen schnell und einfach herstellen kannst, ohne Kabel schneiden, crimpen oder verlöten zu müssen. Die meisten dieser Anwendungen lassen sich innerhalb weniger Sekunden von Hand und ohne Werkzeug installieren. Mit diesen Verbindern bleibt die vollständige Integrität der Kabel erhalten, und dem Stromkreis wird nur sehr wenig Widerstand hinzugefügt. Die Verbindungen sind außerdem wiederverwendbar und lassen sich daher leicht entfernen, wenn du das elektrische Zubehör an ein neues Motorrad umbaust. Diese Verbinder sind vibrationsbeständig und vollständig isoliert, sodass sie der intensiven Nutzung von Motorrädern auf und abseits befestigter Straßen standhalten. Mit Posi-Taps können selbst Personen ohne ausgeprägte Mechanikkenntnisse unsere DENALI-Kits problemlos installieren. Du machst dir Sorgen wegen Korrosion? Keine Sorge … Ein wenig dielektrisches Fett hält potenzielle Korrosion fern.
Es gibt einen besseren Weg
Posi-Verbinder sind eine bewährte Lösung, um deinen serienmäßigen Kabelbaum anzuzapfen. Ist dein Fahrzeug jedoch mit einem elektrischen CAN-Bus-System ausgestattet, kannst du vollständig auf Posi-Taps verzichten und stattdessen eine echte Plug-and-Play-Lösung wie den DENALI CANsmart oder DialDim verwenden.
Der DENALI CANsmart Controller ermöglicht eine Plug-and-Play-Installation und die integrierte Steuerung von bis zu vier Zubehörkomponenten. So lassen sich Dutzende anpassbare Einstellungen direkt über die serienmäßigen Lenkerbedienelemente steuern.
Unser bahnbrechender DialDim Lighting Controller verfügt über einen mehrfarbigen Halo-Dimmschalter, mit dem du zwei Sätze Zusatzleuchten über einen einzigen, gebündelten Kabelbaum unabhängig ein- und ausschalten sowie dimmen kannst. Der LED-Haloschalter zeigt deine genauen Einstellungen an und ermöglicht müheloses Dimmen während der Fahrt. Der blaue Halo steuert Leuchtensatz eins, der grüne Halo Leuchtensatz zwei. Mit einem einfachen Doppelklick wechselst du zwischen den beiden Schaltkreisen.
Die vier Schaltkreise des CANsmart sind vorprogrammiert, um zwei Sätze DENALI-Leuchten, eine SoundBomb-Hupe sowie unsere zusätzliche B6-Bremsleuchte anzuschließen und unabhängig zu steuern. Weitere Einstellungen können mit der DENALI CANsmart Accessory Manager Software konfiguriert werden.
